VALORAR AMBIENTE FISICO

VALORAR AMBIENTE FISICO

INSTALACION ELECTRICA

Se le llama instalación eléctrica al conjunto de elementos que permiten transportar y distribuir la energía eléctrica, desde el punto de suministro hasta los equipos que la utilicen. Entre estos elementos se incluyen: tableros, interruptores, transformadores, bancos de capacitares, dispositivos, sensores, dispositivos de control local o remoto, cables, conexiones, contactos, canalizaciones, y soportes.

Las instalaciones eléctricas pueden ser abiertas (conductores visibles), aparentes (en ductos o tubos), ocultas, (dentro de paneles o falsos plafones), o ahogadas (en muros, techos o pisos) .

Objetivos de una instalación.

Una instalación eléctrica debe de distribuir la energía eléctrica a los equipos conectados de una manera segura y eficiente. Además algunas de las características que deben de poseer son:

a).-Confiables, es decir que cumplan el objetivo para lo que son, en todo tiempo y en toda la extensión de la palabra.

b).-Eficientes, es decir, que la energía se transmita con la mayor eficiencia posible.

c).- Económicas, o sea que su costo final sea adecuado a las necesidades a satisfacer.

d).-Flexibles, que se refiere a que sea susceptible de ampliarse, disminuirse o modificarse con facilidad, y según posibles necesidades futuras.

e).-Simples, o sea que faciliten la operación y el mantenimiento sin tener que recurrir a métodos o personas altamente calificados.

f).-Agradables a la vista, pues hay que recordar que una instalación bien hecha simplemente se ve “bien”.

g).-Seguras, o sea que garanticen la seguridad de las personas y propiedades durante su operación común.

CONTROL DE CONDICIONES AMBIENTALES

Factores como temperatura, ruido, vibración e iluminación son aspectos que se deben de tomar en cuanta al momento de diseñar espacios adecuados para el diseño de una red.

En cuartos que tienen equipo electrónico la temperatura del cuarto debe mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 24 grados centígrados. La humedad relativa debe mantenerse entre 30% y 55%. Debe de haber un cambio de aire por hora.

En particular los ruidos son un gran problema en las comunicaciones de datos porque son causa de error de transmisión. El ruido es toda aquella señal que se inserta entre el emisor y el receptor de una señal dada. Es causado por la actividad molecular mediante el medio a través del cual el mensaje es transmitido.La forma de corregir esto es ajustando la relación señal/ruido en un nivel suficientemente alto para que el ruido de fondo no sea afectado o pueda ser fácilmente filtrado.

Los cuartos deben de estar bien iluminados, se recomienda que la iluminación debe de estar a un mínimo de 2.6 mts del piso terminado, las paredes y el techo deben de estar pintadas de preferencia de colores claros para obtener una mejor iluminación, también se recomienda tener luces de emergencia por si al foco se daña. Se debe proporcionar un mínimo equivalente a 540 lux medidos a un metro del piso terminado.

NORMAS DE SEGURIDAD E HIGIENE

Las normas de seguridad e higiene son medidas tendientes a prevenir accidentes laborales, proteger la salud del trabajador, y motivar el cuidado de la maquinaria, elementos de uso común, herramientas y materiales con los que el individuo desarrolla su jornada laboral.

• Seguridad eléctrica. Revise bien las conexiones electricas y asegurese que no esten enredados y al nivel del piso. Asi se evita que en caso existir algun liquido a nivel del piso, no llegue a afectar las conexiones electricas y malograr el equipo.

• Alimentos. No permita que se coma ni tome liquidos cerca de la PC, ya que residuos de estas sustancias afectan su funcionamiento.

• Seguridad Informática. Si tiene información privada, pongale contraseña a su PC. No deje escrito en ningun lugar visible su contraseña.

• Protección de la Informacion. Instale antivirus, firewalls, anti-spam. para evitar que ocurran ataques a tu información.

• Limpieza de los Equipos. Este es uno de los aspectos más importantes en la higiene de nuestra red, ya que debido al polvo u otros factores ambientales en el interior de las computadoras de mesa, se acumula suciedad de diversos orígenes, y los conectores interiores tienden a oxidarse o a disminuir su conectividad por factores mecánicos.

SISTEMA DE CABLEADO ESTRUCTURADO

Tradicionalmente hemos visto que a los edificios se les ha ido dotando distintos servicios de mayor o menor nivel tecnológico. Así se les ha dotado de calefacción, aire acondicionado, suministro eléctrico, megafonía, seguridad, etc, características que no implican dificultad, y que permiten obtener un edificio automatizado.

Cuando a estos edificios se les dota de un sistema de gestión centralizado, con posibilidad de interconexión entre ellos, y se le otra de una infraestructura de comunicaciones (voz, datos, textos, imágenes), empezamos a hablar de edificios inteligentes o racionalizados.

Ventajas:

· Fácil traslados de equipos.

· Convivencia de distintos sistemas sobre el mismo soporte físico.

· Transmisión a altas velocidades para redes.

· Mantenimiento mucho más rápido y sencillo.

Desventajas:

· Diferentes trazados de cableado.

· Incompatibilidad de sistemas.

· Interferencias por los distintos tipos de cables.

· Mayor dificultad para localización de averías.

DESCRIBIR EL MODELO OSI

MODELO OSI

El modelo OSI surge como una búsqueda de solución al problema de incompatibilidad de las redes de los años 60. Fue desarrollado por la ISO (International Organization for Standardization) en 1977 y adoptado por UIT-T.

Consiste de una serie de niveles que contienen las normas funcionales que cada nodo debe seguir en la Red para el intercambio de información y la ínter- operabilidad de los sistemas independientemente de suplidores o sistemas. Cada nivel del OSI es un modulo independiente que provee un servicio para el nivel superior dentro de la Arquitectura o modelo.

El Modelo OSI se compone de los siete niveles o capas correspondientes:

CAPA FÍSICA (CAPA 1)

Es la que se encarga de las conexiones físicas de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información.

CAPA DE ENLACE DE DATOS (CAPA 2)

Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso a la red, de la notificación de errores, de la distribución ordenada de tramas y del control del flujo.

CAPA DE RED (CAPA 3)

El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente.

CAPA DE TRANSPORTE (CAPA 4)

Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando.

CAPA DE SESIÓN (CAPA 5)

Esta capa es la que se encarga de mantener y controlar el enlace establecido entre los dos computadores que están transmitiendo datos de cualquier índole.

CAPA DE PRESENTACIÓN (CAPA 6)

El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.

CAPA DE APLICACIÓN (CAPA 7)

Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (POP y SMTP), gestores de bases de datos y servidor de ficheros (FTP).

TECNOLOGIAS & SISTEMA DE COMUNICACION & ENRUTAMIENTO
*TECNOLOGIAS & SISTEMA DE COMUNICACION & ENRUTAMIENTO*







*CONCENTRADORES*



Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.


Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos. También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión. Son la base para las redes de topología tipo estrella.




*REPETIDOR*





Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.


Ventajas:
Incrementa la distancia cubierta por la RAL.
Retransmite los datos sin retardos.
Es transparente a los niveles superiores al físico.


Desventajas:
Incrementa la carga en los segmentos que interconecta.


*SWITCH*





Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.




Un conmutador en el centro de una red en estrella.
Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs (Local Area Network- Red de Área Local)


*ROUTER*





Un router es un dispositivo que interconecta dos o más redes informáticas , los intercambios y selectivamente paquetes de datos Transcurrirá ellos.


Un router es una red de dispositivos cuyo software y hardware están adaptados a las tareas de enrutamiento y el reenvío de la información. Un router tiene dos o más interfaces de red, que puede ser a distintos tipos físicos de la red (tales como cables de cobre, fibra o inalámbrica) o red de las distintas normas. Cada interfaz de red es una pequeña computerr especializados para convertir las señales eléctricas de una forma a otra.

DESCRIBIR LAS ARQUITECTURAS DE RED





DESCRIBIR LAS ARQUITECTURAS DE RED






La arquitectura de red es el medio mas efectivo en cuanto a costos para desarrollar e implementar un conjunto coordinado de productos que se puedan interconectar. La arquitectura es el “plan” con el que se conectan los protocolos y otros programas de software. Estos es benéfico tanto para los usuarios de la red como para los proveedores de hardware y software.



-Ethernet


Desarrollado por la compañía XERTOX y adoptado por la DEC (Digital Equipment Corporation), y la Intel, Ethernet fue uno de los primero estándares de bajo nivel. Actualmente es el estándar mas ampliamente usado.


Ethernet esta principalmente orientado para automatización de oficinas, procesamiento de datos distribuido, y acceso de terminal que requieran de una conexión económica a un medio de comunicación local transportando trafico a altas velocidades


Este protocolo esta basado sobre una topología bus de cable coaxial, usando CSMA/CD para acceso al medio y transmisión en banda base a 10 MBPS. Además de cable coaxial soporta pares trenzados. También es posible usar Fibra Optica haciendo uso de los adaptadores correspondientes.
Funciones de la Arquitectura.


Encapsulacion de datos
Formación de la trama estableciendo la delimitación correspondiente
Direccionamiento del nodo fuente y destino
Detección de errores en el canal de transmisión
Manejo de Enlace
Asignación de canal
Resolución de contención, manejando colisiones






Codificación de los Datos



Generación y extracción del preámbulo para fines de sincronización
Codificación y decodificación de bits
Acceso al Canal
Transmisión / Recepción de los bits codificados.
Sensibilidad de portadora, indicando trafico sobre el canal
Detección de colisiones, indicando contención sobre el canal
Formato de Trama
En una red ethernet cada elemento del sistema tiene una dirección única de 48 bits, y la información es transmitida serialmente en grupos de bits denominados tramas. Las tramas incluyen los datos a ser enviados.
Cada interface ethernet monitorea el medio de transmisión antes de una transmisión para asegurar que no esté en uso y durante la transmisión para detectar cualquier interferencia.
En caso de alguna interferencia durante la transmisión, las tramas son enviadas nuevamente cuando el medio esté disponible. Para recibir los datos, cada estación reconoce su propia dirección y acepta las tramas con esa dirección mientras ignora las demás.



-Archet

La Red de computación de recursos conectadas (ARCNET, Attached Resource Computing Network) es un sistema de red banda base, con paso de testigo (token) que ofrece topologías flexibles en estrella y bus a un precio bajo. Las velocidades de transmisión son de 2.5 Mbits/seg.



Método de acceso a la ARCnet:


Utiliza un protocolo de bus de token que considera a la red como un anillo lógico. El permiso para transmitir un token se tiene que turnar en el anillo logico, de acuerdo con la dirección de la tarjeta de interfaz de red de la estación de trabajo, la cual debe fijarse entre 1 y 255 mediante un conmutador DIP de 8 posiciones. Cada tarjeta de interfaz de red conoce su propio modo con la dirección de la estación de trabajo a la cual le tiene que pasar la ficha. El modo con la dirección mayor cierra el anillo pasando la ficha al modo con la dirección menor.






-Token Ring

Es una arquitectura de red desarrollada por IBM en los años 1970 con topología lógica en anillo y técnica de acceso de paso de testigo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet, actualmente no es empleada en diseños de redes.


Características principales:


• Utiliza una topología lógica en anillo, aunque por medio de una unidad de acceso de estación múltiple, la red puede verse como si fuera una estrella. Tiene topología física estrella y topología lógica en anillo.
• Utiliza cable especial apantallado, aunque el cableado también puede ser par trenzado.
• La longitud total de la red no puede superar los 366 metros.
• La distancia entre una computadora y el MAU no puede ser mayor que 100 metros.
• A cada MAU se pueden conectar ocho computadoras.
• Estas redes alcanzan una velocidad máxima de transmisión que oscila entre los 4 y los 16 Mbps.
• Posteriormente el High Speed Token Ring (HSTR) elevó la velocidad a 110 Mbps pero la mayoría de redes no la soportan.

TECNOLOGIAS & SISTEMA DE COMUNICACION & ENRUTAMIENTO
*TECNOLOGIAS & SISTEMA DE COMUNICACION & ENRUTAMIENTO*







*CONCENTRADORES*



Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.


Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos. También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión. Son la base para las redes de topología tipo estrella.




*REPETIDOR*





Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.


Ventajas:
Incrementa la distancia cubierta por la RAL.
Retransmite los datos sin retardos.
Es transparente a los niveles superiores al físico.


Desventajas:
Incrementa la carga en los segmentos que interconecta.


*SWITCH*





Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.




Un conmutador en el centro de una red en estrella.
Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs (Local Area Network- Red de Área Local)


*ROUTER*





Un router es un dispositivo que interconecta dos o más redes informáticas , los intercambios y selectivamente paquetes de datos Transcurrirá ellos.


Un router es una red de dispositivos cuyo software y hardware están adaptados a las tareas de enrutamiento y el reenvío de la información. Un router tiene dos o más interfaces de red, que puede ser a distintos tipos físicos de la red (tales como cables de cobre, fibra o inalámbrica) o red de las distintas normas. Cada interfaz de red es una pequeña computerr especializados para convertir las señales eléctricas de una forma a otra.

PROTOCOLO DE RED
-PROTOCOLO DE RED-


El Protocolo de red o también Protocolo de Comunicación es el conjunto de reglas que especifican el intercambio de datos u órdenes durante la comunicación entre las entidades que forman parte de una red.


Pueden estar implementados bien en hardware (tarjetas de red), software (drivers), o una combinación de ambos.


Protocolos comunes: IP (Internet Protocol), TCP (Transmission Control Protocol), HTTP (Hypertext Transfer Protocol), FTP (File Transfer Protocol). Etc.






En el campo de las redes informáticas, los protocolos se pueden dividir en varias categorías, una de las clasificaciones más estudiadas es la OSI.


Según la clasificación OSI, la comunicación de varios dispositivos ETD se puede estudiar dividiéndola en 7 niveles, que son expuestos desde su nivel más alto hasta el más bajo:








CAPA FÍSICA (CAPA 1)
Es la que se encarga de las conexiones físicas de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información.


CAPA DE ENLACE DE DATOS (CAPA 2)
Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso a la red, de la notificación de errores, de la distribución ordenada de tramas y del control del flujo.


CAPA DE RED (CAPA 3)
El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente.


CAPA DE TRANSPORTE (CAPA 4)
Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando.


CAPA DE SESIÓN (CAPA 5)
Esta capa es la que se encarga de mantener y controlar el enlace establecido entre los dos computadores que están transmitiendo datos de cualquier índole.


CAPA DE PRESENTACIÓN (CAPA 6)
El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.


CAPA DE APLICACIÓN (CAPA 7)
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (POP y SMTP), gestores de bases de datos y servidor de

Tipos de Adactadores de Red

Es un dispositivo o placa (tarjeta) que se anexa a una computadora que permite comunicarla con otras computadoras formando una red.


Un adaptador de red puede permitir crear una red alámbrica o inalámbrica.


Los adaptadores de red de cable que podemos instalar pueden ser de varios tipos y la elección dependerá de nuestras necesidades y de las características de nuestro equipo, pudiendo elegir entre adaptadores PCMCIA, PCI o USB.


*TIPOS DE ADAPTADORES DE RED:




Adaptadpres Ethernet (RJ45):


- Adaptadores PCMCIA:


En primer lugar veremos los adaptadores de red PCMCIA, estos adaptadores, son casi de uso exclusivo de ordenadores portátiles, que son los que normalmente vienen equipados con este tipo de conector. En la figura podemos apreciar la forma de este dispositivo y la boca o puerto ethernet donde conectaremos el cable con terminador RJ45.

- Adaptadores PCI:


Son dispositivos PCI, similares a las tarjetas PCI a las que ya estamos habituados. Su uso esta indicado en ordenadores de sobremesa.


- Adaptadores USB:


Para este tipo de conexiones de red no son los más habituales, puede ser usado en cualquier ordenador que disponga de puertos USB, sea sobremesa o portátil.
Podemos ver en la fotografía un ejemplo de este adaptador.


Adaptadores Wifi:


Respecto a los adaptadores inalámbricos que podemos instalar, también pueden ser de varios tipos y la elección dependerá de nuestras necesidades y de las características de nuestro equipo, pudiendo elegir entre adaptadores PCMCIA, miniPCI, PCI o USB.


- Adaptadores PCMCIA:


En primer lugar veremos los adaptadores de red inalámbrica PCMCIA, estos adaptadores son casi de uso exclusivo de ordenadores portátiles, que como comentamos anteriormente, son los que vienen equipados con este tipo de conector. En la figura podemos apreciar la forma de este dispositivo.


- Adaptadores miniPCI:


Este tipo de adaptador, son los usados habitualmente por los portátiles y los routers inalámbricos, es un pequeño circuito similar a la memoria de los ordenadores portátiles,
incluye la antena, aunque en la mayor parte de los dispositivos se puede incorporar una antena externa adicional.


- Adaptadores PCI:


Son dispositivos PCI, similares a las tarjetas de red que hemos visto anteriormente y que llevan una pequeña antena para recepción-emisión de la señal. Su uso esta indicado en ordenadores de sobremesa. Podemos apreciar en la fotografía su similitud con las tarjetas ethernet que solemos instalar en estos equipos.


- Adaptadores USB:


Son los más habituales, por su precio y facilidad para instalarlo pudiendo ser usado en cualquier ordenador que disponga de puertos USB, sea sobremesa o portátil, incluso es posible adaptarlos a cualquier aparato electrónico que disponga de ese tipo de conexión. Podemos ver en la fotografía un ejemplo de este adaptador.

Proponer Topologia de Red de Area Local

Una red informática está compuesta por equipos que están conectados entre sí mediante líneas de comunicación y elementos de hardware.

La configuración física, es decir la configuración espacial de la red, se denomina Topología física. Los diferentes tipos de esta topología son:

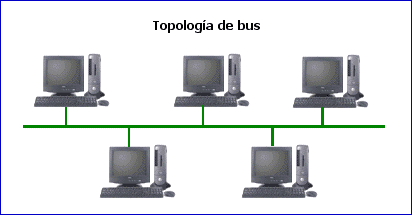

1.-Topología en BUS

En la topología de bus, todos los equipos están conectados a la misma línea de transmisión mediante un cable, generalmente coaxial.

La ventaja de esta topología es su facilidad de implementación y funcionamiento. Sin embargo, esta topología es altamente vulnerable, ya que si una de las conexiones es defectuosa, esto afecta a toda la red.

2.-Topología en Estrella

En la topología de estrella, los equipos de la red están conectados a un hardware denominado concentrador.

A diferencia de las redes bus, las redes de estrella son mucho menos vulnerables, ya que se puede eliminar una de las conexiones fácilmente desconectándola del concentrador sin paralizar el resto de la red. El punto crítico en esta red es el concentrador, ya que la ausencia del mismo imposibilita la comunicación entre los equipos de la red.

3.-Topología en Anillo

En una red con topología en anillo, los equipos se comunican por turnos y se crea un bucle de equipos en el cual cada uno "tiene su turno para hablar" después del otro. En realidad, las redes con topología en anillo no están conectadas en bucles. Están conectadas a un distribuidor (denominado MAU, Unidad de acceso multiestación) que administra la comunicación entre los equipos conectados a él, lo que le da tiempo a cada uno para "hablar".

4.-Topología en Árbol

Los nodos de esta topología se encuentran conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.

El controlador central del árbol es un concentrador activo, contiene un repetidor, para retransmitir las señales, de esta forma amplifica su potencia e incrementa la distancia a la que puede viajar la señal. Los concentradores secundarios pueden ser activos o pasivos. Un concentrador pasivo proporciona solamente una conexión fisica entre los dispositivos conectados.

5.-Topología en Malla
En una topología en malla, cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicamente entre los dos dispositivos que conecta.

Ventajas de la topología de malla:

• Garantiza que cada conexión sólo debe transportar la carga de datos propia de los dispositivos conectados.


• Es robusta, Si un enlace falla, no inhabilita todo el sistema.


• Es la privada y segura, Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado.

6.-Topología HIBRIDA

Las Redes híbridas combinan una o más topologías en una misma red, es decir dos o más topologías utilizadas juntas.

La Topología lógica, a diferencia de la topología física, es la manera en que los datos viajan por las líneas de comunicación. Las topologías lógicas más comunes son:

TOPOLOGIA DE ETHERNET

Ethernet (también conocido como estándar IEEE 802.3) es un estándar de transmisión de datos para redes de área local que se basa en el siguiente principio:

“Tdos los equipos en una red Ethernet están conectados a la misma línea de comunicación compuesta por cables cilíndricos.”

La comunicación se lleva a cabo por medio de la utilización un protocolo denominado CSMA/CD que significa que es un protocolo de acceso múltiple que monitorea la portadora.

Esta comunicación se realiza de manera simple:

• Cada equipo verifica que no haya ninguna comunicación en la línea antes de transmitir.


• Si dos equipos transmiten simultáneamente, entonces se produce una colisión (o sea, varias tramas de datos se ubican en la línea al mismo tiempo).

Las principales características de las topologías Ethernet:

1. Rapidez y velocidad de traspaso fiable: 10 Mbps.


2. Fácil compatibilidad: más componentes de Red para adaptarse a los estándares Ethernet.


3. Máxima flexibilidad (dos topologías-bus o estrella) y cinco tipos de cable (estándar o coaxial delgado; par trenzado sin blindaje; FOIRL o fibra óptica 10BASE-FL).

Topología TOKEN RING

El método de acceso es conocido como token passing o Paso de testigo y consiste en que una sola estación puede transmitir en determinado instante y es precisamente la que posea en ese momento el Token, este es el encargado de asignar los permisos para transmitir los datos.

La información que viaja en el recorre una sola dirección a lo largo de la red. No requiere de enrutamiento, ya que cada paquete es pasado a su vecino y así consecutivamente, por ejemplo, tenemos tres estaciones de trabajo A, B, C, etc., si una estación A transmite un mensaje, este pasa a B, independientemente de si va dirigido a la B o a otra, luego por C ,etc.

A pesar de que inicialmente tuvo mucho éxito, finalmente es desplazada por Ethernet como se manifestó a favor de la tecnología y la arquitectura de redes de área local (LAN).

TOPOLOGÍA EN FDDI

La tecnología LAN FDDI (interfaz de datos distribuida por fibra) es una tecnología de acceso a redes a través líneas de fibra óptica. De hecho, son dos anillos: el anillo "primario" y el anillo "secundario", que permite capturar los errores del primero. La FDDI es una red en anillo que posee detección y corrección de errores.

La topología de la FDDI se parece bastante a la de una red en anillo con una pequeña diferencia: un equipo que forma parte de una red FDDI también puede conectarse al hub desde una segunda red. En este caso, obtendremos un sistema biconectado.

Examinar Nuevas Tecnologias

RED INALAMBRICA:

Las redes inalámbricas se han desarrollado muy rápidamente al calor de estas nuevas necesidades y hoy son muchos los dispositivos que pueden conectarse mediante estos sistemas. Montar una red inalámbrica en casa es sencillo,y son realmente útiles cuando se dispone de varios ordenadores o cuando el PC de casa es portátil y no se conecta siempre desde el mismo lugar, ofreciendo muchas posibilidades de ocio y trabajo.

RED TELEFÓNICA:

La Red Telefónica Conmutada (RTC; también llamada Red Telefónica Básica o RTB) es una red de comunicación diseñada primordialmente para la transmisión de voz, aunque pueda también transportar datos, por ejemplo en el caso del fax o de la conexión a Internet a través de un módem acústico.

Se trata de una red en la que los terminales telefónicos (teléfonos) se comunican con una central de conmutación a través de un solo canal compartido por la señal del micrófono y del auricular. La voz va en banda base, es decir sin modulación (la señal producida por el micrófono se pone directamente en el cable).

RED PLC:

Las redes PLC abren el potencial de la red eléctrica al servicio de intercomunicación entre ordenadores.
Este sistema utiliza las lineas de energia electrica convencionales para transmitir señales de radio para propósitos de comunicacion.la tecnologia PLCaprovocha lared electrica para convertirla en una linea digital de alta velocidad de transmision de datos permitiendo,entre otras cosas el acceso ainternet mediante banda ancha.
